PlanetDISK® DBD (Dönen Biyolojik Disk) Teknolojisi

5 kıtada gerçekleştirilen birçok başarılı uygulamanın ardından PlanetDISK®, 200 – 20.000 kişi kapasite aralığında güvenilir, dayanıklı, yerinde ve merkezi olmayan biyolojik atıksu arıtımı için kullanılan bir DBD marka adı haline gelmiştir.



Doğadan İlham Alan Teknoloji

PlanetDISK®’i bu kadar mükemmel kılan şey, tasarımının ve çalışma prensibinin arkasındaki yalın sadeliktir. Bu özellik, işletme ve bakım süreçlerinde de büyük kolaylık sağlar.

PlanetDISK® Teknolojisi Nasıl Çalışır?

  • PlanetDISK® ünitesi, korozyona dayanıklı yüksek yoğunluklu polipropilenden (HDPP) üretilmiş disklerin epoksi kaplı çelik bir mil üzerine yan yana dizildiği ve dakikada 3-4 devirle döndüğü sabit biyofilm prensibine dayalı bir sistemdir.

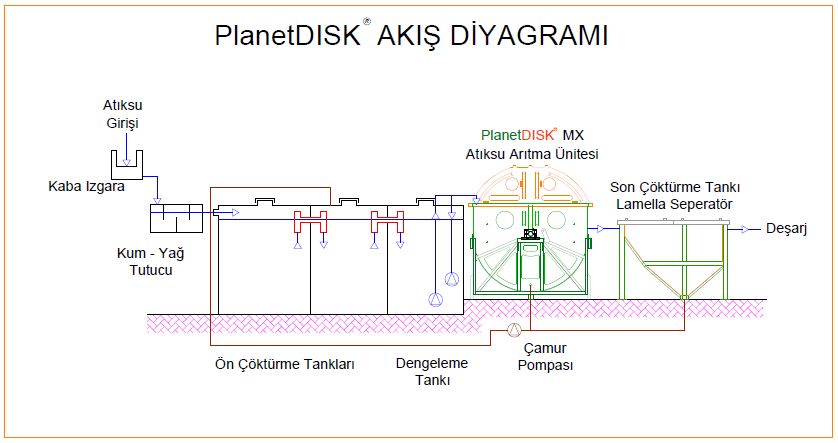

  • Atıksu, Dönen Biyolojik Disk sistemine girmeden önce ızgara ve yağ tutucudan oluşan giriş yapısından geçer, ardından çöktürme tanklarına yönlendirilir. Biyofilm yönteminde, diskler üzerinde tutunan bakteriler atıksudaki yalnızca çözünmüş BOİ’yi tüketir.
  • Mil üzerindeki disklerin yaklaşık %40’ı atıksu içerisinde bulunur. Diskler üzerinde gelişen bakteriler (biyolojik çamur), organik maddelerin oksidasyonu ve parçalanması için gerekli oksijeni, disklerin dönüşü sırasında dönüşümlü olarak atıksuya ve atmosfere maruz kalmaları sayesinde çevredeki havadan alır. Bu süreç bakteri popülasyonunun artmasını sağlar.
  • Bakteri oluşumu doğal olarak gerçekleşir. Diskler üzerindeki biyolojik çamur tabakasının kalınlığı 1 ila 2,5 mm arasında değişir. Biriken biyolojik çamur zamanla parçalanarak disklerden ayrılır ve böylece sistemde istenilen bakteri popülasyonu korunur.
  • Dönen Biyolojik Disk ünitesinden çıkan arıtılmış su, disk yüzeylerinden ayrılan bakterileri ve bir miktar askıda katı maddeyi içerir. Bunların son çöktürme veya filtrasyon ile uzaklaştırılması gerekir. Bu işlemlerin ardından arıtılmış su; klorlama ve kum filtresi ile aktif karbon filtresi uygulamalarından sonra sulama, araç yıkama, soğutma kulesi besleme suyu veya rezervuar suyu olarak kullanılabilir.



PlanetDISK®’in Avantajları

En Düşük Karbon Ayak İzine Sahip Teknoloji

70 yılı aşkın bir süredir Alman teknolojisi olan DBD sistemleri, tüm atıksu arıtma teknolojileri arasında en düşük karbon ayak izine sahip teknolojilerden biridir. Bu özellik, 21. yüzyılın sürdürülebilirlik hedefleri açısından büyük önem taşımaktadır.

Düşük Enerji İhtiyacı

DBD sistemleri %80’a varan enerji tasarrufu sağlar. Bilinen tüm atıksu arıtma teknolojileri arasında en düşük enerji tüketimine sahip sistemlerden biridir. 250-350 kişi kapasiteli klasik aktif çamur tesislerinde kullanılan blowerlar yaklaşık 80 kWh/gün enerji tüketirken, aynı kapasitedeki bir PlanetDISK® sistemi, rotorun 3-4 dev/dak hızla dönmesini sağlayan küçük bir elektrik motoru ve redüktör ile yalnızca yaklaşık 9 kWh/gün enerji tüketir. Reaktör bölümünde ihtiyaç duyulan enerji bununla sınırlıdır. Tipik bir PlanetDISK® tesisinde kişi başına aylık enerji maliyeti 0,14 ABD dolarının altındadır.

Yenilenebilir Enerji Kaynaklarıyla Kullanımı

Düşük enerji ihtiyacı sayesinde güneş veya rüzgâr enerjisi ile kolaylıkla çalıştırılabilir.

Koku Yok, Gürültü Yok

DBD sistemleri rahatsız edici koku ve gürültü oluşturmaz. Rotor 3-4 dev/dak hızla döner ve yalnızca 0,37 kW güç gerektirir. Yaklaşık 40 dB ses seviyesinde çalışır. Rotor yüzeyi her atmosfere çıktığında, diskler üzerindeki biyofilm içerisinde bulunan bakterilere bol miktarda oksijen difüze olur. Sistemde koku oluşumunu dışarı taşıyacak blowerlar bulunmaz.

Yüksek Çıkış Suyu Kalitesi

Nitrifikasyon, denitrifikasyon ve fosfor giderimi RBC sistemlerinde başarıyla gerçekleştirilebilmektedir.

Değişken Organik Yüklemelerde Kararlı Performans

Organik yükün 2-3 gün boyunca %250 oranında artıp azalabildiği durumlarda dahi proses performansı korunur. Sabit biyofilm sistemlerinde mikroorganizmalar taşıyıcı yüzeye tutunduğu için, diğer birçok sistemde görülen yüksek debilerle biyokütle kaybı yaşanmaz. Köyler veya gri su projeleri gibi düşük bakteri yoğunluğuna ve seyrelmiş atıksuya sahip uygulamalarda dahi sistem gerekli çıkış suyu standartlarını sağlayacak şekilde çalışmaya devam eder.

Atıksu Geri Kazanımı

İleri arıtma ve dezenfeksiyon ile yeniden kullanım imkânı sunar. Üçüncül arıtma, ek teknolojiler (kum filtresi + aktif karbon filtresi veya ultrafiltrasyon)  ve dezenfeksiyon (UV veya klorlama) sonrasında arıtılmış su; sulama, araç yıkama, rezervuar besleme, soğutma kuleleri ve inşaat sahalarında yeniden kullanılabilir.

Kolay ve Ekonomik İşletme

Diğer birçok teknolojide olduğu gibi sürekli bakım ve proses takibi gerektirmez. Biyofilm tabakası HDPP disklerin yüzeyinde oluşur ve rotorun dönmesi biyokütleye gerekli oksijeni sağlar. Çözünmüş oksijen (DO), MLSS veya SVI gibi parametrelerin sürekli izlenmesine ihtiyaç duyulmaz.

Uzun Süre Dayanıklı

Tamamen korozyona dayanıklı malzemelerden üretilmiştir. PlanetDISK® ünitelerinde kullanılan tüm malzemeler korozyona karşı dayanıklıdır. HDPP diskler ve GRP tank gövdesi 50 yıldan fazla kullanım ömrüne sahiptir. Su ile temas eden rotor bileşenleri paslanmaz çelik ve/veya galvanizli metalden üretilmiştir. 85 mm çapındaki C1045-1050 masif mil epoksi boya ile korunmaktadır.

SSS - Sık Sorulan Sorular

Dönen Biyolojik Disk (DBD) Nedir?

DBD, atıksudaki organik maddelerin giderimini sağlayan biyofilmin, dönen diskler üzerinde geliştiği biyolojik bir atıksu arıtma sistemidir.

DBD Sistemi Nasıl Çalışır?

DBD sistemi, atıksu içerisinde yavaşça dönen disklerden oluşur. Disk yüzeylerine tutunan mikroorganizmalar, aerobik biyolojik parçalama yoluyla gelişir ve organik kirleticileri giderir. Bu döngüsel süreç sayesinde atıksu etkin bir şekilde arıtılır.

DBD Sistemleri ile Hangi Tür Atıksular Arıtılabilir?

DBD sistemleri; evsel atıksuların yanı sıra gıda, içecek, tekstil ve benzeri birçok endüstriyel atıksuyun arıtımında etkin şekilde kullanılabilmektedir.

DBD Sistemleri Hangi Kirleticileri Giderebilir?

DBD sistemleri başlıca Kimyasal Oksijen İhtiyacı (KOİ), Biyokimyasal Oksijen İhtiyacı (BOİ) ve Toplam Askıda Katı Madde (AKM) gideriminde etkilidir. Uygun proses koşulları sağlandığında azot ve fosfor giderimi de gerçekleştirilebilmektedir.

DBD Sistemlerinin Avantajları Nelerdir?

Düşük enerji tüketimi, kompakt tasarım, kolay işletme, minimum gürültü seviyesi, koku oluşturmaması ve düşük bakım gereksinimi DBD sistemlerinin başlıca avantajlarıdır.

DBD Sistemleri Enerji Verimli midir?

Evet. DBD sistemleri, geleneksel aktif çamur sistemlerine kıyasla önemli ölçüde daha düşük enerji tüketimine sahiptir.

DBD Sistemleri Hangi Debi Aralıklarında Çalışabilir?

DBD sistemleri, küçük ölçekli uygulamalardan (10 m³/gün) orta ölçekli tesislere kadar (4.000 m³/güne kadar) farklı debilerde çalışabilir. Modüler yapısı sayesinde kapasite artırımı kolaylıkla yapılabilmektedir.

DBD Sistemleri Mevsimsel Sıcaklık Değişimlerinden Etkilenir mi?

Sıcaklık biyolojik aktiviteyi etkiler; ancak biyofilm yapısı sayesinde mikroorganizmalar mevsimsel değişimlere etkin şekilde uyum sağlayabilir. Dünyanın farklı bölgelerinde, çok soğuk ve çok sıcak iklim koşullarında çalışan çok sayıda DBD uygulaması bulunmaktadır.

DBD Sistemleri Nitrifikasyon Sağlayabilir mi?

Evet. Özellikle ikinci ve üçüncü kademelerde, nitrifikasyon bakterileri sayesinde amonyak azotu nitrat formuna dönüştürülebilir.

Diskler Hangi Malzemeden Üretilmektedir?

Diskler genellikle biyofilm gelişimi için ideal bir yüzey sağlayan yüksek yoğunluklu polipropilenden (PP) üretilmektedir. PlanetTEK, rotorun dengeli çalışmasını sağlamak amacıyla birinci sınıf (virgin) PP malzeme kullanmaktadır. Virgin PP kullanımı aynı zamanda sistemin kullanım ömrünü uzatmaktadır.

DBD Disklerinin Tipik Dönme Hızı Nedir?

Genellikle dakikada 1 ila 5 devir (rpm) arasında çalışırlar. Bu hız aralığı uygun oksijen transferi ve temas süresi sağlar. PlanetDISK® sistemlerinde dönüş hızı 3 rpm’dir.

DBD Sistemlerinde Oksijen Nasıl Sağlanır?

Disklerin dönmesi sırasında biyofilm tabakası dönüşümlü olarak havaya maruz kalır ve oksijen doğal olarak sisteme transfer edilir. İhtiyaç duyulması halinde ilave havalandırma uygulanabilir. Özellikle çok sıcak iklim koşullarında destekleyici havalandırma tercih edilebilir.

DBD Sistemlerinde Ne Kadar Çamur Oluşur?

Aktif çamur sistemlerine göre çok daha az biyolojik çamur oluşur ve çamur biyofilm üzerinde yoğunlaşır. Bu durum bakım ihtiyacını da azaltır.

DBD Sistemlerinin Bakım Gereksinimleri Nelerdir?

Motor, rulman ve mil gibi mekanik ekipmanların rutin kontrolleri genellikle yeterlidir. Genel bakım ihtiyacı oldukça düşüktür. Ayrıca çözünmüş oksijen (DO), SVI veya çamur geri devri gibi parametrelerin sürekli izlenmesine ihtiyaç duyulmaz.

DBD Sistemlerinde Mekanik Arıza Riski Yüksek midir?

Hayır. Basit tasarımları ve az sayıda hareketli parçaya sahip olmaları nedeniyle DBD sistemlerinde arıza oranları oldukça düşüktür. Ancak sistemin uzun ömürlü çalışabilmesi için kesintisiz elektrik beslemesi önemlidir.

DBD Üniteleri Yer Altına Kurulabilir mi?

Evet. DBD sistemleri betonarme tanklar içerisinde yer altına kurulabileceği gibi konteyner tipi sistemler içerisinde de uygulanabilir.

DBD Sistemleri Modüler midir?

Evet. İhtiyaç halinde yeni DBD modülleri eklenerek kapasite artırımı kolaylıkla gerçekleştirilebilir. Bu özellik özellikle yeni gelişen yerleşim alanları için önemli bir avantaj sağlar.

DBD Sistemleri Otomasyon ile Çalıştırılabilir mi?

Kesinlikle. Zamanlayıcılar, seviye sensörleri, debimetreler ve SCADA sistemleri ile tam otomasyon sağlanabilir. PlanetTEK uzaktan izleme ve kontrol özelliklerine sahip tam otomasyon çözümleri sunabilmektedir.

Bir DBD Sisteminin Devreye Alınması Ne Kadar Sürer?

Genellikle biyofilm oluşumu ve sistemin etkin şekilde çalışmaya başlaması için yaklaşık 1 hafta yeterlidir. Başlangıçta ilave bakteri dozlamasına ihtiyaç duyulmaz. Ancak bu süre giriş BOİ değeri, sıcaklık ve diğer işletme koşullarına bağlı olarak değişebilir.

DBD Sistemlerinin Yatırım Maliyeti Nedir?

Daha basit yapıları, daha küçük alan ihtiyaçları ve düşük enerji tüketimleri sayesinde geleneksel sistemlere göre daha düşük yatırım maliyetine sahiptir. Özellikle düşük işletme maliyetleri (OPEX), DBD sistemlerini diğer teknolojilerden ayıran önemli avantajlardan biridir.

DBD Sistemlerinin Beklenen Kullanım Ömrü Nedir?

Uygun işletme ve bakım koşullarında sistem ömrü 25-30 yılı rahatlıkla aşabilmektedir. PP diskler ve fiberglas gövde gibi birçok ana bileşenin kullanım ömrü ise 50 yıla kadar ulaşmaktadır.

DBD Sistemlerinde Kimyasal Dozlama Gerekli midir?

Genellikle gerekli değildir. Ancak fosfor giderimi gibi özel proses gereksinimleri için kimyasal dozlama uygulanabilir.

DBD Sistemleri Koku Oluşturur mu?

Doğru tasarlanıp işletildiğinde DBD sistemleri koku oluşturmaz. Bu durum teknolojinin önemli avantajlarından biridir.

DBD Sistemleri Hidrolik Şok Yüklere Dayanıklı mıdır?

Dengeleme tankı ile desteklendiğinde DBD sistemleri debi dalgalanmalarını etkin şekilde karşılayabilir. Bu nedenle oteller, turistik tesisler, kampüsler ve benzeri değişken debili uygulamalar için oldukça uygundur.

DBD Teknolojisi Sessiz midir?

Evet. DBD sistemleri, diğer atıksu arıtma teknolojileri ile karşılaştırıldığında oldukça sessiz çalışır ve gürültü seviyesi genellikle 50 dB’nin altındadır.

PlanetDISK® DBD Sistemlerinin Enerji Tüketimi Nedir?

Yaklaşık olarak 0,1-0,2 kWh/m³ enerji tüketimi gerektirir. Bu sayede DBD teknolojisi, birçok geleneksel atıksu arıtma teknolojisine göre 7-8 kat daha az enerji tüketmektedir.

Hangi Endüstriyel Atıksular DBD Sistemleri İçin Uygundur?

İçecek üretimi, gıda sanayi, tekstil, şarap üretimi, süt ve süt ürünleri tesisleri gibi birçok sektörde başarıyla uygulanabilir. Genel olarak BOİ/KOİ oranı 0,35’in üzerinde olan atıksular, uygun bir ön arıtma sonrasında DBD sistemleri ile arıtılabilmektedir.

PlanetTEK'in DBD Sistemlerini Farklı Kılan Nedir?

PlanetTEK aşağıdaki özellikleriyle öne çıkmaktadır:

  • Virgin PP malzemeden üretilen yüksek verimli disk tasarımı,
  • 85 m³/gün kapasiteli bir tesis için yalnızca 0,37 kW motor-redüktör gücü ile düşük enerji tüketimi (atıksu karakterine bağlı olarak değişebilir),
  • En verimli ve dayanıklı ekipmanların kullanılması,
  • 21 yılı aşkın sektör tecrübesi,
  • 5 kıtada tamamlanmış projeler,
  • Hızlı ve güvenilir teknik destek hizmeti.
